Від коректної роботи шківів та приводних ременів залежить працездатність всього обладнання, з цими вузлами. Шків – це елемент ремінної передачі, що знаходиться на веденому або провідному валі. Його завдання - входити в зчеплення з приводним ременем і передавати крутний момент без прослизання компонентів приводу. Розбираємось, як підібрати шків для електродвигуна з нашого каталогу та зробити заміну, а також як впливати на швидкість обертання осей.

Поради щодо вибору шківів

Перше, на що потрібно звернути увагу - це відмінність шківів за типами ременів. Кожен тип має свій профіль, тому використання неправильного шківа призведе до прослизання приводу або неможливості його використання. У нашому каталозі ви знайдете вироби, що підходять під наступні типи ременів:

• зубчасті
• клинові
• струмочкові
• поліклинові
• варіаторні
• плоскі

Крім типів, зверніть увагу на кількість рядів – у деяких промислових механізмах використовуються багаторядні вироби, а також спосіб кріплення до валу – він може бути розрахований під розточування або втулку. Щоб підібрати відповідний тип монтажу, передбачте, як зняти шків з електродвигуна, якщо потрібно його замінити.

Ще один важливий параметр – зовнішній діаметр виробу. Від нього залежить швидкість обертання. Якщо вам потрібно на виході отримати оберти, рівні обертам двигуна, слід підібрати однакові діаметри для обох валів. Про те, як зменшити обороти електродвигуна шківами, йтиметься нижче.

Як замінити шків на електродвигуні

Далі міститься покрокова інструкція із заміни старого шківа на новий. Ось у якому порядку необхідно виконувати роботи:

1. Вимкнути обладнання та знеструмити його

2. Зняти ремінь із замінного шківа

3. Демонтувати шків. Спосіб може відрізнятися в залежності від методу посадки:

• Якщо деталь закріплена гвинтами або стопорними кільцями, необхідно видалити їх, після чого вузол легко знімається.
• При монтажі без запресування необхідно акуратно простукати шків молотком по колу, у напрямку демонтажу, поки він не зійде з посадкового місця.
• Якщо при монтажі використовувалося нагрівання, необхідно скористатися тією ж методикою - прогріти шків з боку зовнішнього обода (уникаючи нагріву осі), після чого акуратними постукуваннями виконати демонтаж.
• У спеціальних конструкціях можуть застосовуватися складніші методи закріплення. У такому разі може знадобитися спеціальний знімач.

4. Оглянути вал та стопорні елементи, переконатися в їх надійності та замінити у разі виявлення пошкоджень

5. Одягнути шків на електродвигун та подивитися, що необхідно для закріплення (можливо, знадобиться виконати нагрівання або інші операції)

6. Закріпити шків на валу, підігнати стопорні елементи та переконатися у відсутності люфтів

Вплив шківа на обороти валу

А тепер поговоримо про те, як зменшити або як збільшити оберти електродвигуна за рахунок шківів. Тут використовується та сама методика, що і в ланцюгових передачах швидкісних велосипедів. Різниця у швидкості досягається шляхом зміни діаметра шківа. Якщо ви хочете, щоб ведений вал обертався швидше за двигун, вам потрібно підібрати для провідної осі діаметр шківа, який буде більше, ніж у веденої. І навпаки, якщо на веденій осі буде більший діаметр, ніж на ведучій, це збільшить обороти двигуна і, як наслідок, вантажопідйомність приводу.

Якщо ж потрібно динамічно змінювати швидкості валів, зверніть увагу на варіаторні шківи. Вони здатні змінювати робочий діаметр у процесі роботи, коли це необхідно зменшення оборотів електродвигуна чи його збільшення. На сайті Aleksta ви зможете купити будь-яку модель шківів, що має гарантію якості та довговічності від виробника.

Транспортерна стрічка – це невід'ємна частина конвеєра чи іншого механізму, що виконує лінійне переміщення руд, сипких матеріалів, сировини чи готової продукції. Залежно від конфігурації, транспортер може перебувати в горизонтальній площині або під кутом. При будь-якій ситуації стрічка повинна забезпечити якісне зчеплення предметів, що переміщуються, щоб виключити їх нагромадження і перевантаження пристрою.

З чого складається транспортерна стрічка

Більшість конвеєрних смуг складається з еластичного матеріалу (гуми або поліуретану), розташованого на міцному каркасі. Для того, щоб стрічка не розтягувалася, її оснащають армуючим волокном з текстилю, синтетики або іншого матеріалу, стійкого до розтягування.

Додаткові варіації конструкції залежать від сфери застосування. Так, вироби для похилих конвеєрів можуть бути оснащені перегородками, що перешкоджають ковзанню предметів, а моделі для сипких речовин та шматкової сировини – бортами по краях. Складність конструктивного елемента робить самостійне виготовлення транспортера практично неможливим. Тим не менш, у крайньому випадку можна використовувати технологію, описану нижче.

Як зробити конвеєрну стрічку з підручних матеріалів

Основний етап створення саморобного транспортера – формування каркасу. Поверхні контакту з майбутньою стрічкою повинні бути у вигляді роликів або інших об'єктів, що обертаються, щоб знизити тертя. Для самої стрічки може підійти лінолеум, який повинен обов'язково мати:

• Еластичні властивості
• Армування у складі
• Шорсткий або гумовий внутрішній шар

Сформувавши каркас, необхідно виміряти потрібну довжину стрічки. Після цього відрізати від лінолеуму листи необхідних розмірів та натягнути на всі ролики. У встановленому вигляді потрібно виконати остаточне припасування лінолеуму, після чого скріпити його кінці разом.

Важливо розуміти, що це лише тимчасове та ненадійне рішення. Щоб ролики не прокручувалися, а вироби не ковзали поверхнею транспортера, варто придбати якісну спеціалізовану стрічку, яку ви зможете знайти в нашому сайті.

Способи з'єднання промислової стрічки

Спочатку розберемося, як різати транспортерну стрічку. Для цього не рекомендується використовувати підручні засоби, оскільки високий ризик появи нерівностей. Після ретельного вимірювання та розмітки потрібно задіяти точне та надійне нарізне обладнання, серед якого:

• Автоматизовані настільні або підлогові нарізні апарати
• Електричні ножі

Якщо таких приладів немає, може підійти кутова шліфувальна машина (болгарка) або ножиці по металу. Розріз виконується у такій послідовності:

1. Виконується розмітка по всій довжині розрізу
2. Полотно надрізається з двох кінців
3. Розріз виконується поперемінно з кожного боку, до центру

Коли стрічка відрізана та натягнута на каркас конвеєра, потрібно розібратися, як з'єднати транспортерну стрічку. Скріпити її можна трьома способами – механічним, склеюванням та вулканізацією.

Механічний спосіб з'єднання має на увазі використання металевих скоб, які вставляються з певним кроком і затискаються. Також можливе застосування шарнірних з'єднань. Це надійно, проте мінусом є неможливість використання такого з'єднання з тяговими роликами малого діаметра. Крім того, при русі каркасом скоби створюють шум і можуть пошкоджувати його.

Тепер розберемося, як склеїти транспортерну стрічку. Як клейкий матеріал використовується двокомпонентний склад на кшталт епоксидної смоли. Процедуру необхідно проводити за атмосферних умов, що відповідає правилам експлуатації клейового складу. Після нанесення складу та його витримки відповідно до інструкції дві частини потрібно склеїти та ущільнити роликами чи молотком.

Гаряча вулканізація виконується за допомогою спеціалізованої установки, тому не завжди її можна зробити безпосередньо на підприємстві. Тим не менш, цей метод відрізняється підвищеною якістю з'єднання та його довговічністю. Ще одним безперечним плюсом є те, що не обов'язково різати з високою точністю – невеликі нестикування не вплинуть на надійність контакту.

Де взяти надійну стрічку

Купити якісну та довговічну транспортерну стрічку в Україні не складає труднощів. Ознайомтеся з каталогом компанії "Алекста": у ньому ви знайдете перевірені та оригінальні моделі, виготовлені досвідченими європейськими виробниками. Більш того, ми готові надати допомогу з вибору відповідної конфігурації, а також швидко і оперативно доставити ваше замовлення в будь-який регіон за допомогою кур'єрських служб. Не намагайтеся зробити конвеєрну смугу самостійно – довіртеся нам і ми допоможемо оптимізувати ваше виробництво!

Робота верстатів та промислового обладнання потребує дотримання високої точності при позиціонуванні обробних елементів. Від цього залежить якість виготовлення деталей, які можуть бути використані в різних видах приладів. За позиціонування різьбярів, лазерних елементів та інших оброблювачів відповідають підшипники лінійного переміщення. Для їх роботи потрібні направляючі, які можуть постачатися як окремо, так і в комплекті. Розберемось, якими мають бути ці вузли та де знайти якісні лінійні направляючі для верстатів ЧПУ.

Якими мають бути направляючі

Лінійні направляючі для верстатів використовуються в тих ситуаціях, коли точність лінійного переміщення важливіша, ніж його швидкість. Щоб забезпечити такі характеристики, застосовуються такі типи конструкцій:

• Гвинтові передачі, у яких лінійне переміщення виконується завдяки обертанню осі з різьбленням. Ця технологія має найбільшу точність переміщення.
• Рейкові лінійні направляючі для ЧПУ. Як рушійний елемент виступають каретки з тілами кочення.
• Круглі та профільні направляючі. Використовуються в тандемі з лінійними підшипниками як кочення, так і ковзання.

Незалежно від типу направляючої, вони виготовляються з міцного та стійкого до стирання металу, який потім проходить кілька етапів обробки. Ось які властивості повинні мати якісні вузли:

• Висока точність виготовлення, що не допускає нерівностей на поверхні
• Відполірована робоча площина, що зводить тертя до мінімуму
• Захист від корозії
• Сумісність із серійними каретками та лінійними підшипниками

Лінійні направляючі для верстатів, які можна купити на сайті компанії «Алекста», можуть бути використані у різних сферах. Так, круглі вироби легкі в монтажі та обслуговуванні, але не призначені для великовагових супортів, оскільки можуть прогинатися під тиском. Рейкові позбавлені цього недоліку, але більш схильні до забруднення через складну форму. А спеціальні профільні направляючі можуть використовуватися навіть у вертикальній площині. Остаточний вибір потрібно робити, виходячи з потреб виробництва та характеристик обладнання.

Де придбати надійні направляючі

Для ЧПУ та інших точних механізмів важливу роль відіграє не лише точність, а й довговічність вузлів, забезпечити яку можуть лише оригінальні моделі від перевірених європейських брендів. Каталог Aleksta містить саме такі, перевірені та надійні вироби. На нашому сайті ви можете купити лінійні направляючі ЧПУ та супутні матеріали, отримавши їх з доставкою у найкоротші терміни. Оригінальність та якість – це те, що допоможе вам захистити своє обладнання та виробляти на ньому якісні та точні вироби.

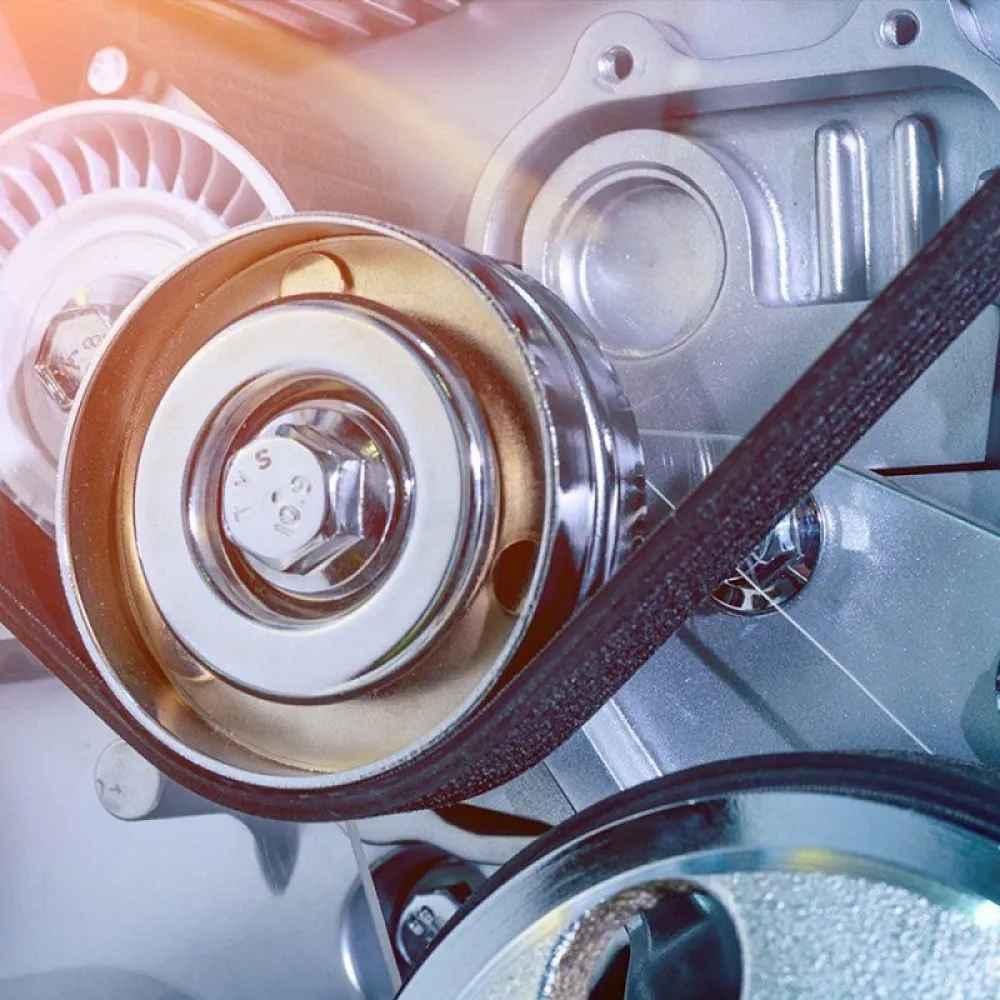

Під обгінною муфтою мається на увазі вузол, що блокує передачу крутного моменту в ситуації, коли швидкість обертання веденого валу перевищує оберти ведучого. Ще один спосіб її застосування – це ситуації, коли потрібно передавати крутний момент тільки в одному напрямку. Найчастіше обгінна муфта застосовується для стартера в автопромі чи сільськогосподарській техніці, а також у промислових приводах. Далі розглянемо, як влаштована обгінна муфта.

Зовнішній вигляд найпростішого варіанта обгінної муфти – це два кільця різних діаметрів, які вставлені один в одного. Внутрішній обід більшого кільця укомплектований симетричними пазами. На меншому кільці мають ролики, пелюстки або кульки з пружинками, які встановлені в упор до кільця більшого діаметру. У той момент, коли ведуча вісь починає обганяти ведену, зовнішній обід муфти починає рухатися швидше, і стопорні деталі замикаються, зупиняючи роботу приводу. Обидва кільця вже не знаходяться в жорсткому зчепленні, тому вісь або шків може вільно розкручуватися.

Як перевірити обгінну муфту

Найчастіше причинами виходу з ладу є такі ушкодження:

• Зношування стопорних пружин
• Розрив ременя
• Поганий контакт зі шківом
• Пробіг понад 100 тисяч кілометрів (для авто)

У зв'язку з тим, що обгінні муфти стають все більш затребуваними та популярними, а пошкодження не завжди легко помітити, розглянемо алгоритм того, як перевірити обгінну муфту генератора. Перевірка може проводитися як без демонтажу, так і в розібраному стані.

Перевірка без зняття вузла здійснюється у кілька етапів:

1. Коли двигун працює на холостому ходу, потрібно оглянути натягувач ременя. Якщо ремінь зайве перемістився, це перша ознака неполадки.
2. Розігнавши двигун на швидкість від 2000 до 2500 об/хв, вимкнути і прислухатися, чи є металеве дзижчання. Якщо так, то слід оглянути підшипник шківа.
3. Про пошкодження генераторної обгінної муфти може свідчити короткий тріск при запуску або зупинці двигуна. Знос тягне у себе прослизання частин приводу щодо друг друга.

Перевірка муфти, знятої з робочого положення, проводиться у два етапи:

• Перший етап полягає в тому, що при блокуванні внутрішнього кільця, муфта не повинна обертатися у бік, в яку її ремінь обертав.
• На другому етапі відбувається зворотна перевірка. Розблоковане внутрішнє кільце має рухатися, але у протилежний бік щодо напрямку обертання ременя.

Підшипникові вузли – це спеціальні комплектуючі, що застосовуються в верстатах та інших промислових установках. Основна перевага – збірна конструкція, що відрізняється високою міцністю, простотою встановлення та захистом від зовнішнього впливу при компактних розмірах.

Підшипникові вузли, схема яких може відрізнятися залежно від моделі, мають спільні риси у загальній конструкції.

• Підшипник – основна рушійна частина. Найчастіше застосовуються однорядні кулькові моделі з подовженим внутрішнім кільцем. Вони здатні розвивати високі обороти з мінімальним тертям. Для вузлів використовуються різновиди, що самоцентруються, компенсують перекоси валів.
• Корпус, виготовлений із чавуну, сталі або іншого матеріалу. Він міцно з'єднаний з підшипником та має отвори для кріплення на посадкове місце. Про види корпусів йтиметься нижче.
• Прес-маслянка. Присутня у більшості моделей та призначена для автоматичного змащування вузла. Таке конструкторське рішення дозволяє одночасно знизити частоту обслуговування механізму та продовжити термін його служби.

Для чого потрібні підшипникові вузли

Застосування підшипникових вузлів необхідно найчастіше в верстатах, де корпусні компоненти використовуються для фіксування осі, що швидко обертається. Основна їхня перевага – це простота монтажу та заміни. Крім того, вони не вимагають частого обслуговування - досить вчасно контролювати рівень мастила в прес-масльонці. Результатом такої роботи стане тривалий термін експлуатації.

Крім того, корпус та ущільнювачі підшипника надають надійний захист від навколишнього середовища. Така конструкція підшипникових вузлів буде більш стійкою до роботи при дії пилу, засмічень, вологи та агресивних речовин, ніж звичайний безкорпусний компонент. Особливо це актуально для металообробних верстатів, оскільки сталева стружка є сильним абразивом.

Зустріти різні варіації корпусних підшипників можна у вентиляторах, транспортерах, насосних станціях, шпинделях верстатів, лісопилках та інших механізмах. Далі розглянемо види підшипникових вузлів, які ви зможете знайти у нашому каталозі.

Види корпусів для підшипникового вузла

Підшипниковий вузол, конструкцію якого ми розглянули, призначений для різних механізмів. Вони можуть мати різне розташування та кількість кріплень, а також вільне місце для монтажу. Залежно від цього, необхідно вибирати один із наведених нижче типів. Перед початком опису кожного типу буде вказано марку профілю.

• UCP. Вузол на лапах з двома отворами, розташованих перпендикулярно до осі обертання. Основою служить однорядний самовстановлюваний підшипник закритого типу (з ущільнювачами). Корпус виконаний з чавуну, а за автоматизацію мастила відповідає прес-маслянка.
• UCPA. Модель, аналогічна до попереднього типу. Лапи вузькі, що робить розмір вузла меншим.
• UCT. Так звана натяжна модель. Причина назви - плаваюче кріплення, що надає динаміку з'єднання. Виконані у Т-подібній формі, а кріпляться через спеціалізовані стопорні гвинти. Вузол із плаваючим кріпленням – гарне рішення для транспортерних механізмів.
• UCFA. Корпусний підшипник натяжного вигляду, краплеподібної форми. Також застосовується для неспіввісних механізмів із плаваючим кріпленням вузла.
• UCF. Перший у списку фланцевих вузлів. Кріплення здійснюється через спеціальне кільце, або фланець. У цій моделі він квадратної форми і закріплюється чотирма болтами. У конструкції фланцевих вузлів також використовуються шарикопідшипники, що самоцентруються.
• UCFC. Другий вид, має фланцеву конструкцію. У профілі мають круглу форму, а не квадратну, що може бути обумовлено особливостями посадкового місця.
• UCFL. Малогабаритний варіант корпусного підшипника. За формою нагадує ромб, забезпечений лише двома отворами кріплення. Призначений для використання у компактних механізмах.
• Трикутний. Та сама фланцева модель, але у формі трикутника з трьома кріпленнями.
• UCHA. За своїм зовнішнім виглядом цей вузол нагадує шарнірний підшипник, проте всередині встановлена звичайна кулькова модель з можливістю самоцентрування. На відміну від попередніх конструкцій – спосіб кріплення. Вузол не прикручується до рівної поверхні, а насаджується на вал чи вісь, перпендикулярну до осі обертання підшипника.
• Лінійний. Забезпечує поступальний рух із високою точністю. Корпусне виконання дозволяє збільшити вантажопідйомність порівняно із звичайними безкорпусними моделями. Найчастіше використовується в точних механізмах із програмним управлінням.

Обслуговування

Звичайно, навіть якісний корпус не буде герметичним, тому певний ступінь забруднення може бути присутнім. Щоб не вдаватися до передчасної заміни комплектуючих, можна знову почистити і змастити деталі підшипникових вузлів. Виконується це за такою схемою:

• Знімаються ущільнювачі підшипника
• За допомогою розчинника вимивається старе мастило та забруднення (може знадобитися обробка щіткою)
• Внутрішня частина продувається компресором та просушується
• Підшипник заповнюється мастилом на 50-70% від вільного об'єму
• Ущільнювачі повертаються на місце

Як вибрати якісний вузол

Щоб купити модель, що відповідає механізму, можна прочитати вимоги до підшипникових вузлів у техпаспорті установки та знайти креслення вузла, а також опис його характеристик. Якщо такої можливості немає, зверніться до досвідчених фахівців: ви можете зробити це буквально в кілька кліків, заповнивши форму зворотнього зв'язку на нашому сайті. Ми допоможемо виконати розрахунок характеристик та підбір за розмірами, а також купити вузол з доставкою до будь-якої точки України.

Aleksta гарантує своїм клієнтам якість кожної позиції у каталозі. Наші підшипникові вузли перевіряються на оригінальність, а світові бренди, що їх виготовляють, надають гарантію якості. Купуйте компоненти у нас, і ваші механізми працюватимуть довго та економічно!

Приводні ланцюги та зірочки – це компоненти, від яких залежить працездатність та довговічність транспортних засобів. Іноді трапляється так, що один або обидва компоненти приводу виходять з ладу і потрібна їхня заміна. Розберемося, як дізнатися крок ланцюга за зірочкою або іншими ознаками, як розрахувати ланцюгову зірочку, а також познайомимося з іншими нюансами вибору приводів нашого каталогу.

Обираємо приводний ланцюг

Підбір ланцюга починається з вибору типу. Як правило, у верстатах та транспортних засобах використовуються приводні моделі. Якщо ви шукаєте вузол для підйомника, транспортера або іншого подібного механізму, зверніть увагу на тягові варіації.

Форма ланцюга. Існують три форм-фактори, які застосовуються в різних ситуаціях:

• Втулкові. Проста конструкція, яка не боїться забруднень та відрізняється тихою роботою, проте має малий робочий ресурс.
• Роликові. Втулки та штифти покриті роликами, що дозволяє розвивати збільшену швидкість та продовжить термін служби передачі.
• Зубчасті. У зачеплення з зірками входять спеціальні зубці, які забезпечують високу швидкість обертання при мінімумі люфтів і високої міцності на розрив.

Рядність. Найчастіше застосовуються однорядні варіації, однак у потужних та високошвидкісних приводах можуть застосовуватися дворядні та трирядні ланцюгові передачі.

Крок ланки. Найбільш популярний метод виміру виконується штангенциркулем. Виміряйте відстань між роликами та втулками, додайте до величини діаметр одного ролика, і ви отримаєте крок однієї ланки. Виходячи з цієї величини, можна розраховувати кількість ланок та загальну довжину ланцюга.

Ще один метод для тих, хто хоче знати, як визначити крок ланцюга зірочкою. Візьміть зірку, нанесіть барвник або мастило на кінчики променів і прокотіть по прямій поверхні. Виміряйте відстань між відмітками, і ви отримаєте довжину ланки.

Наявність додаткових опцій. Для спеціальних виробничих умов і сільськогосподарських механізмів виробляються унікальні конфігурації ланцюгів. Наприклад, вони можуть бути укомплектовані атачментами – подовженими штифтами або місцями для кріплень, до яких можна приєднувати транспортерні стрічки чи інші запчастини. Також зустрічаються ланцюги, захищені за зовнішнім периметром пластиковими або металевими пластинами. При виборі додаткового функціоналу потрібно враховувати доцільність конструкції та розмір, який вона займатиме у механізмі.

Як обрати зірочку

Приводні зірки виготовляються для провідних та ведених валів. Як правило, зустрічаються два основних типи, які можуть мати як однорядне, так і багаторядне виконання:

• Дискові або плоскі
• З маточиною, або посилені
• Наступний крок – дізнатися, як розрахувати зірочку для ланцюга. Вам потрібно знати такі параметри:
• Кількість зубів, що впливає на швидкість обертання валу
• Крок зубів
• Спосіб кріплення

Крок зубів розраховується шляхом вимірювання довжини ланки самого ланцюга.

Допомога у виборі якісних комплектуючих

Використовуйте для приводів тільки оригінальні та якісні комплектуючі, що виготовляються перевіреними брендами. Саме такі ви знайдете в каталозі компанії «Алекста». Крім того, ви можете звернутися до нас, і ми підкажемо, як визначити ланцюг зірочкою і допоможемо купити відповідну модель приводу з доставкою у ваш регіон.

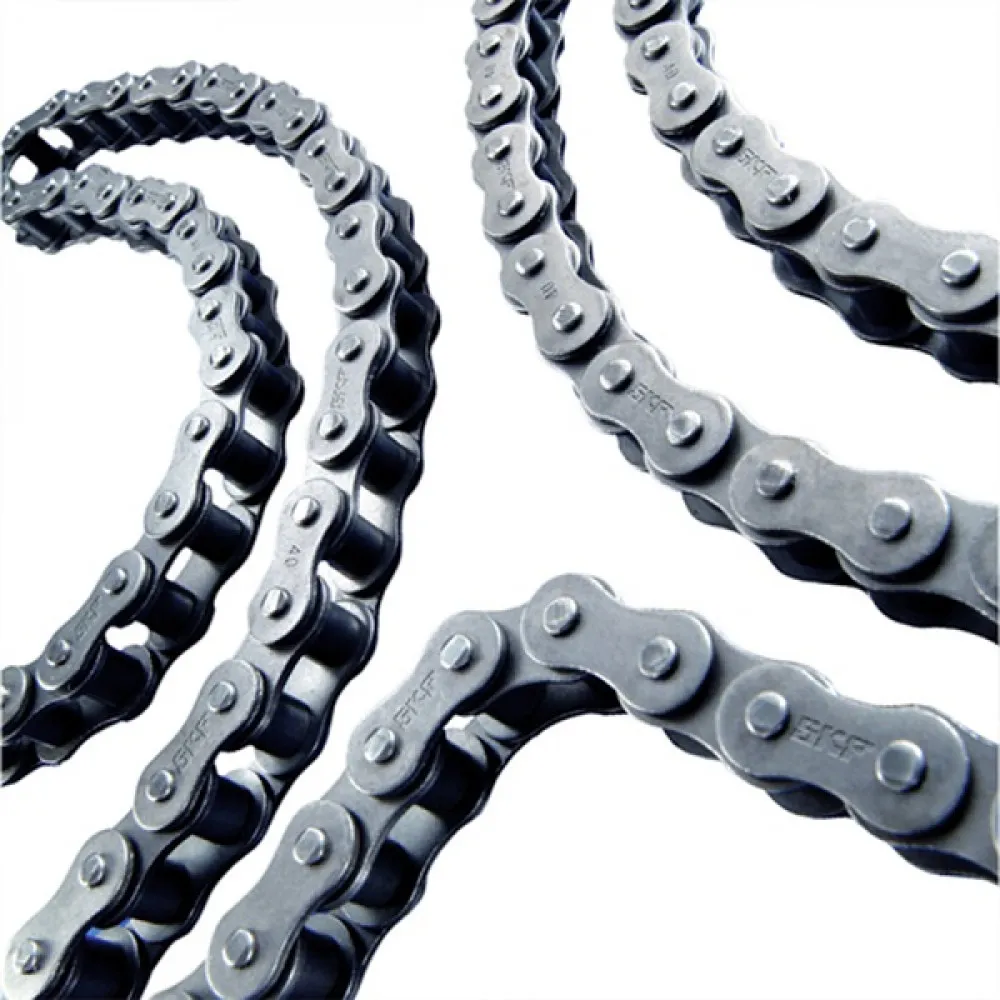

У промисловості та аграрній сфері ланцюгові передачі давно стали незамінною частиною для верстатів та агрегатів сільського господарства. Наприклад, для тракторів, сівалок, комбайнів. Для стабільної роботи сільськогосподарського транспорту приводні ланцюги є незамінною деталлю, оскільки вони відрізняються необхідними властивостями:

• Міцністю
• Антикорозійні властивості
• Переносність великих навантажень
• Висока точність кроку

Ці вироби розрізняються за видами та характеристиками. Розбираємось, як вибрати ланцюг для сільгосптехніки та промислового обладнання.

Ланцюги сільськогосподарські та промислові діляться на 3 види: однорядні, дворядні та трирядні, які у свою чергу поділяються на:

• Ланцюги роликового типу – розбірного типу або цілісні. Ланки з'єднані пластинами з прямим контуром.
• Втулкові застосовуються в тих пристроях, де робота здійснюється на низьких обертах.
• Ланцюги зубчастого типу використовуються у високонавантажених системах на високих швидкостях.

Як визначити розмір ланцюга приводного?

Габарити приводного ланцюга можна обчислити за допомогою розроблених стандартів для регіонів та країн. Через відсутність єдиної системи стандартів виникають деякі складнощі у підборі ланцюга, що підходить за розміром. До поширений маркувань відносяться:

• Стандарт якості ГОСТ 13568-97, який використовується на пострадянському просторі
• Європейські та німецькі внутрішні нормативи – ISO 606, DIN 8187, DIN 8188
• Маркування ланцюгів американського виробництва – ANSI B29.1M

Розмірний ряд ланцюгів первинно вимірюється у частках дюйма і лише потім вказується у міліметрах. Можна відзначити основні критерії, які визначають розмір ланцюга:

1. Діаметр ролика
2. Простір між валиками
3. Ширина між сторонами ланок
4. Гранична міцність на розрив

Найкращий спосіб визначити довжину замкнутого ланцюга – це виміряти габарити однієї ланки, після чого підрахувати їхню кількість. Такий підхід допоможе уникнути похибки при вимірюванні та не використовувати натягувачі або інші пристрої, що знижують ККД.

Як маркується приводний ланцюг

В основному цифрове маркування містить 3 елементи. Дві початкові цифри позначають показник 16 часткою дюйма, а літерами позначається серія. Рядність ланцюга вказана останньою цифрою, записаною через дефіс.

Важливо розуміти, що маркування може відрізнятися залежно від виробника. Необхідну запчастину простіше вибрати, виходячи зі специфікацій, вказаних у техпаспорті механізму. У нашому каталозі представлений асортимент із приводних ланцюгів для ходових моделей техніки, тому ви можете підібрати та купити відповідну саме вам. Якщо вам потрібна допомога у підборі деталей, то консультанти «Aleksta» допоможуть зробити вибір та оформити замовлення.

Використання мотор-редукторів в промисловості дозволяє заощаджувати простір, необхідний для встановлення, а також захистити конструкцію від попадання забруднювачів або агресивних речовин, тим самим продовживши термін служби вузла. При заміні старого компонента або при виборі моделі для нового обладнання необхідно придбати тільки відповідну модель. Неправильний вибір може призвести до підвищеної витрати електроенергії, нестачі потужності, неправильної швидкості обертання веденого валу та інших проблем. Розбираємось, за якими параметрами вибирають мотор-редуктор досвідчені фахівці та як купити модель, яка буде відповідати потребам виробництва.

На що звертати увагу

Щоб розібратися, як підібрати мотор-редуктор, потрібно мати уявлення про те, які характеристики найбільш важливі для продуктивної роботи. Ось на що потрібно звернути увагу:

• Потужність двигуна (мотора). Ключовий параметр джерела кінетичної енергії. Він характеризує як споживання електроенергії, а й здатність двигуна зберігати свої обороти при високому навантаженні.
• Вольтаж. Важливий показник, який легко упустити, але він є основою сумісності двигуна з енергосистемою.
• Тип редуктора. Кожен різновид має свої показники точності руху, люфтів та інших характеристик. Їх також необхідно враховувати в залежності від того, на яке обладнання потрібен двигун редуктор.
• Передаточне число. Є показником не тільки зміни швидкості обертання, але і сили, необхідної для приведення в рух ведений вал. Важливий параметр для конвеєрних та підйомних механізмів, де вантажопідйомність важливіша за швидкість.
• Вихідні обороти. Необхідна величина залежить від приладу, для якого призначений пристрій.
• Взаємне розташування валів. Визначає розташування приладу, його габарити та інші параметри. Можливе співвісне співвідношення (один навпроти іншого), паралельне та схрещене (під кутом 90 градусів).
• Конструкція входів та виходів. Також впливає на тип вузлів, які можна приєднати до двигуна редуктора.
• Тип монтажу та кількість посадкових місць.
• Наявність додаткових опцій.

Параметрів багато, і при виборі моделі з нуля, а не на заміну, можна заплутатися. Рекомендується при виборі таких комплектуючих проконсультуватися у досвідчених фахівців. Ви можете зробити це, заповнивши форму зворотного зв'язку на сайті "Алекста". Вам підкажуть, як вибрати двигун редуктор і замовити доставку.

Як вибрати надійну модель

Як і багато інших дорогих комплектуючих, мотор-редуктори нерідко підробляють. Щоб не стати власником неякісного товару, рекомендується придбати моделі у офіційних постачальників. Зверніть увагу на каталог Aleksta – у ньому містяться найпоширеніші вироби преміальної якості від відомих світових брендів. Ви можете вибрати мотор-редуктор будь-якого вольтажу, потужності та типу, а також отримати замовлення у найкоротші терміни. Працюючи з перевіреним постачальником, ви гарантуєте для своєї техніки захист від підробок та довговічну роботу.

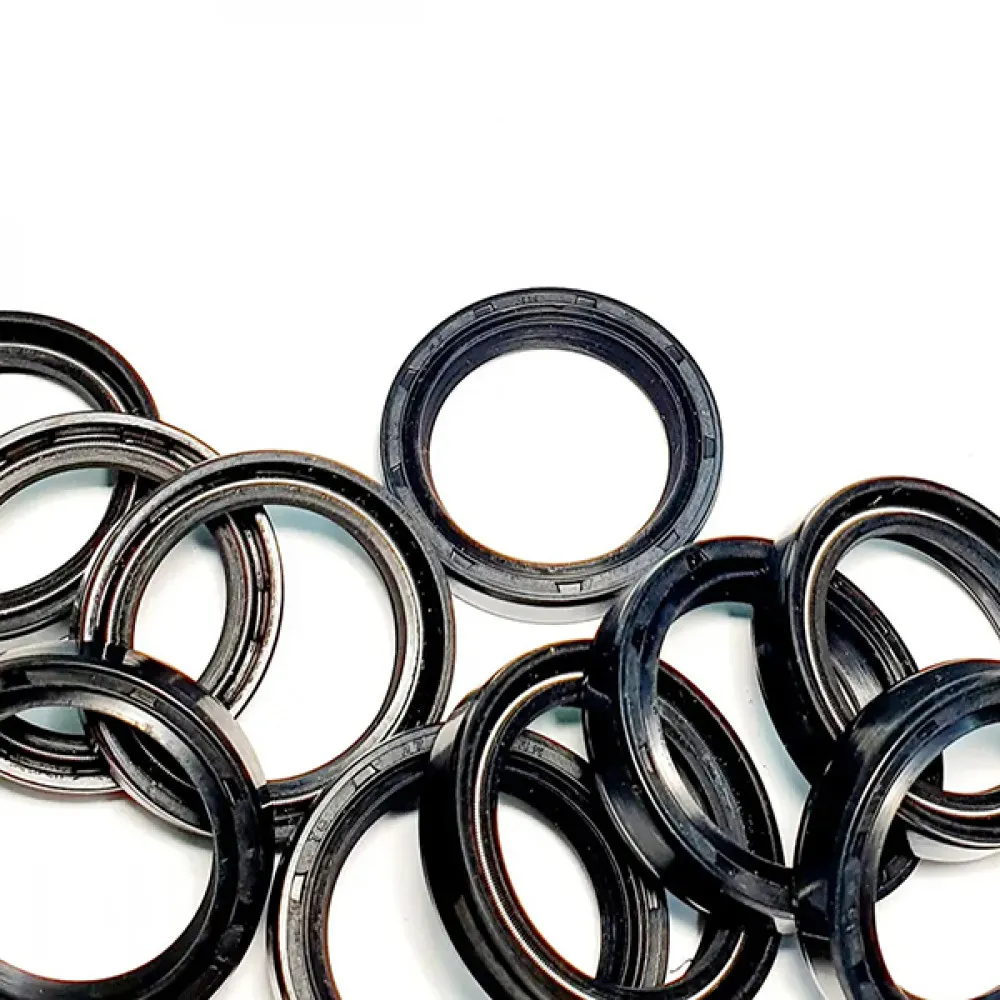

Для коректної роботи гідравлічні циліндри мають бути надійно герметизовані. Відсутність протікання забезпечується еластичними манжетами, розташованими в місці контакту рухомих частин на гідроциліндрах. Термін експлуатації таких матеріалів менший, ніж у самого вузла, тому час від часу необхідно проводити їхню заміну. Розберемось, як замінити манжет на гідроциліндрі, не порушивши цілісність конструкції.

Вибір ущільнювального матеріалу

Найчастіше манжет виготовляється з гуми чи поліуретану. Обирайте ущільнювач, аналогічний старому по маркуванню. Якщо вам не вдається знайти ідентичну модель, ви завжди можете звернутися до фахівців компанії Aleksta, які допоможуть підібрати відповідний оригінальний манжет або сальник та купити його з доставкою по всій Україні.

Отже, ви вже розумієте, наскільки важливою є своєчасна заміна ущільнювачів і де можна їх знайти. А тепер дізнайтеся, як поставити манжети на гідроциліндр своїми руками.

Як виконати заміну

Щоб швидко та безболісно замінити ущільнювальні матеріали на гідравлічному циліндрі, дотримуйтесь наступної покрокової інструкції:

1. Демонтуйте з циліндра шпонку, що розташовується по всьому периметру кола. Зробити це можна з боку штока за допомогою пристрою для захоплення.
2. Акуратно очистіть шток від забруднень та старого мастила. Не використовуйте жорсткі або абразивні матеріали, оскільки це може пошкодити поверхню та призвести до протікання.
3. Виконайте заміну манжети. М'який матеріал знімається та встановлюється однаково легко. Вам не потрібно докладати великих зусиль, тому що еластичні манжети відразу займуть своє місце в гідравлічних циліндрах.
4. Виконайте складання у зворотному порядку.

Готово! Заміна зроблена, і гідравлічний циліндр може виконувати свою функцію. Використовуючи надійні манжети з числа, що містяться в каталозі Aleksta, ви суттєво подовжите термін служби механізму, не вдаючись до позапланового обслуговування.

У зв'язку з тим, що якість і стан підшипників у вагомій мірі впливає на ККД, термін служби та працездатність техніки, буде не зайвим дізнатися, як робити їх змащування. Обслуговування є простим завданням, якщо підшипник відкритого типу, так як всі частини деталі відкриті і нанести мастило не складає труднощів. Якщо підшипник закритого типу, то завдання ускладнюється.

Як змастити звичайний підшипник

До розбирання підшипника необхідно підготуватися. Хоча ця процедура не трудомістка і швидка, необхідно врахувати, що для цього знадобляться тонкі інструменти, метою яких є уникнення пошкоджень захисного корпусу, фіксуючого кільця і вигину сальника при використанні підручних засобів. Існує багато порад на тему того, як набивати підшипник мастилом без розбирання. Однак практика показує, що ця процедура буде ефективною лише для відкритих моделей.

Для того, щоб набити мастилом підшипник закритого типу, знадобиться тонкий і заточений інструмент, наприклад голка або шило. Потрібно акуратно вставити кінчик під ущільнювач, підняти і кільце вискочить без пошкодження. Далі покласти підшипник у ванну з бензином і за допомогою щітки видалити старе мастило. Потім промити ще раз у розчиннику та продути повітрям до повного висихання. Тепер починаємо забивати нову.

Нижче знаходиться покрокова інструкція, як забити підшипник мастилом:

1. Покласти мастила близько 50 – 70 відсотків від загального об'єму
2. Ущільнювач повернути на місце простим натисканням
3. Витерти зайву, якщо така є

Якщо ж у повній заміні мастила немає необхідності, тоді потрібно розібратися, як додати мастило до підшипника. У такому разі він розбирається лише частково, з одного боку. Старе мастило не видаляється, а до нього додається нове. Обов'язковою умовою є те, що нове мастило має бути того ж типу, що й старе. Після змащування під час обертання підшипник не повинен шуміти і дзвеніти. Тепер залишилося закрити відкритий бік ущільнювачем.

Як додати мастило в ступичний підшипник

Спочатку необхідно зняти маточину. Потім витягти внутрішні ущільнювачі і додати мастильного матеріалу, щоб він покрив сепаратор і тіла кочення. Протерти зсередини маточину та зовнішні обойми. Перед тим, як зібрати вузол, вставити на місце ущільнювачі.

Якщо підшипник поєднаний зі маточкою, то виконати змащування можливо лише у разі наявності спеціального отвору або відкритої сторони з м'яким ущільнювачем. Новий матеріал має бути того ж виробника та марки, що і вже знаходиться всередині.

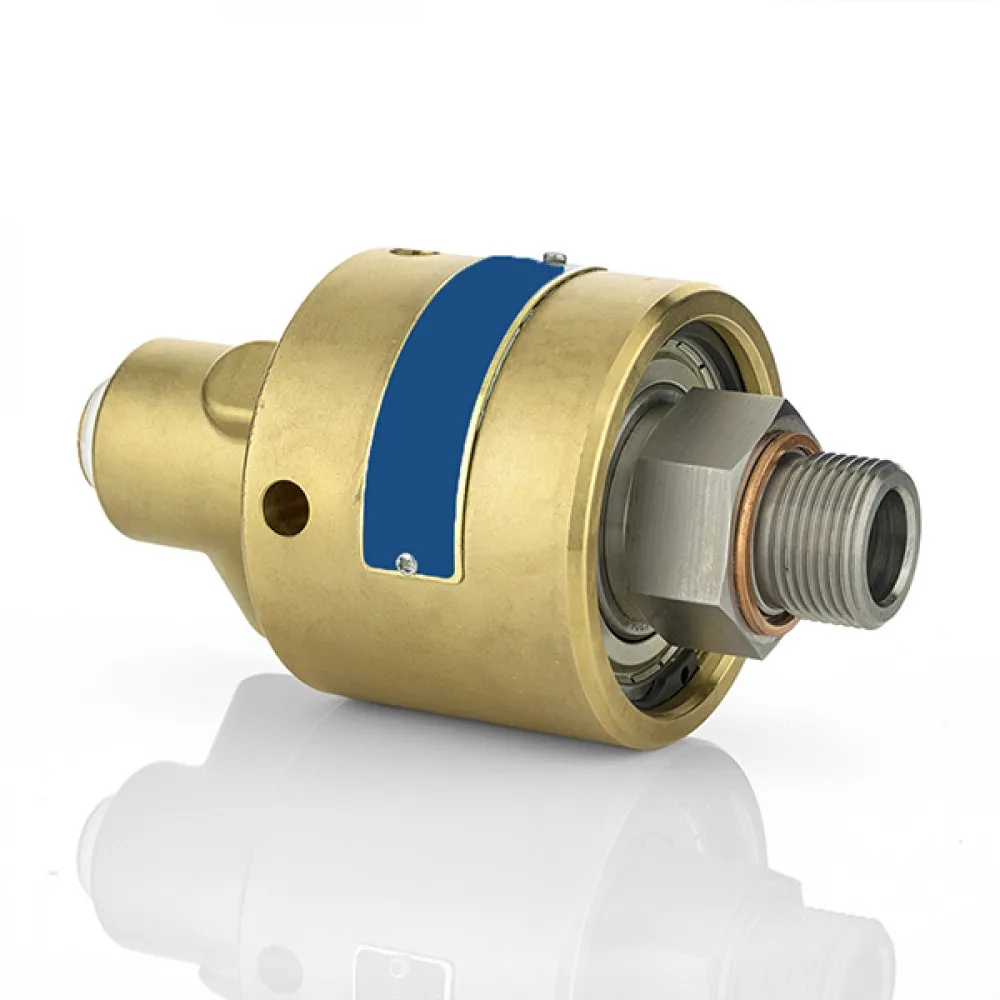

Ротаційні з'єднання, також відомі як поворотні муфти, – це комплектуючі рідинних систем, виготовлені відповідно до високих технологій. Їх призначення полягає в передачі рідких або газоподібних матеріалів в рухомі елементи промислового обладнання. Розберемось, де застосовуються ротаційні з'єднання і в чому полягає особливість їхньої конструкції.

Конструкція поворотних муфт

Як уже згадувалося, ротаційне з'єднання призначене для транспортування рідини чи газу. Внутрішня частина конструкції є металевим штуцером, виконаним із стійких до корозії матеріалів. Проте вузлу необхідно працювати не в статичному становищі, а за високих обертів, які розвиває прикріплена щодо нього деталь. Для збереження герметичності використовуються ущільнювачі, які не перегріваються та зберігають мінімальне тертя. Залежно від призначення можуть бути використані такі матеріали:

• Карбід кремнію
• Графіт
• Карбід Вольфрама

Існує кілька видів ротаційних з'єднань, які найчастіше поділяються за кількістю потоків. Переважно використовуються однопотокові та двопотокові вироби, розраховані на транспортування однакових рідин. Додавання другого каналу просто дає можливість перекачувати великі обсяги або зробити циклічну гідравлічну систему (наприклад, для охолодження). Також у нашому каталозі ви знайдете і багатопоточні ротаційні сполуки, призначені для кількох типів речовин.

Де застосовуються ротаційні сполуки

Область застосування ротаційних сполук включає транспортні засоби та промисловість. Різні варіації поворотних муфт можна зустріти в:

• Енергетичному обладнанні
• Хімічній промисловості
• Фармацевтичних заводах
• Металообробних верстатах
• Текстильній промисловості
• Паперових фабриках та інших

У каталозі компанії «Алекста» ви знайдете оригінальні моделі, що підходять до більшості перерахованих вище установок.

У цій статті йтиметься про РВТ – компонент, від якого залежить функціонування всіх гідравлічних систем. Розшифровка РВТ-абревіатури означає «рукав високого тиску». Отже, всі типи цих вузлів є гнучкими магістралями, вміст яких знаходиться під великим тиском. Нижче ви дізнаєтеся, які типи рукавів високого тиску можна знайти на нашому сайті і в чому їхня принципова відмінність.

Для чого використовуються РВТ

Позначення РВТ говорить про те, що вони застосовуються у напірних магістралях та трубопроводах, що витримують великий тиск. Зустріти їх можна у наступних комплексних системах:

• Гідравлічні органи управління. Усередині цих рукавів знаходиться олія або інша рідина з низьким коефіцієнтом стиснення. Завдання всієї магістралі, зокрема рукавів, полягає у передачі зусилля від органу управління до діючого механізму. Сюди відносяться РВТ трактора, комбайна, вантажного автомобіля чи навіть літака.
• Паливопроводи. Паливо в них також знаходиться під тиском, але найчастіше невеликим. Застосовуються для транспортування рідини, наприклад від паливного бака до двигуна.
• Системи компресорів, розбризкувачів та інших машин. Найчастіше з таких рукавів під тиском викидається чисте повітря, або ж у складі суміші з рідиною.
• Насправді РВТ застосовуються в набагато більшій кількості механізмів та приладів. Нижче описано, які види та розшифровка рукавів високого тиску зустрічаються у нашому інтернет-магазині, а також їх основні відмінності.

У чому різниця різних типів РВТ

• Для повітря. Універсальний тип рукава, здатний пропускати як повітря, так й будь-які інші види газів. Якісні ущільнювачі повністю виключають можливість витоку або дифузії. Призначаються для кисневих апаратів, пневмогальм, промислових верстатів, компресорів.
• Для пари. Оскільки пара – це газ, нагрітий до високих температур, рукав є аналогом пневматичного, проте до складу додаються матеріали, стійкі до нагрівання. Вирішує завдання з транспортування пари в будівельних інструментах, промислових прасках, хімічній промисловості, енергетиці та інших галузях.
• Для води. Також використовується для водомістких рідин, які не є агресивними до гуми. У нашому каталозі ви знайдете список таких моделей, розрахованих на різну величину тиску. Для таких РВТ застосовуються фітинги з антикорозійних металів.
• Для масел та паливних систем. Маслобензостійкі моделі, або МБС, стійкі до продуктів нафтопереробки, кислот та хімікатів. Залежно від призначення, можуть застосовуватися для перекачування рідин (наприклад, паливопроводах), або як компоненти гідравлічного приводу. Також виготовляються з гуми з оплеткою, проте до каучуку додаються присадки, що захищають рукав від руйнування при контакті як з розігрітими, так і холодними агресивними речовинами.
• Для продуктів харчування. Застосовується безпосередньо для транспортування харчової сировини, або знаходиться в безпосередній близькості від нього. Для безпечного використання РВТ не повинен містити летких та напівлетких речовин. Крім того, такий рукав легко відмивається і має стійкість до барвників, ароматизаторів, жирів та інших речовин.
• Напірні. Призначені для швидкого перекачування рідини з однієї ємності до іншої. Для цього використовуються великі діаметри РВТ та потужне обплетення. Залежно від типу рідини, що перекачується, можуть застосовуватися звичайні моделі або МБС.
• Всмоктувальні. Призначені для забору рідини із ємностей або відкритих водойм за допомогою насосів. Мають товсті стінки, що перешкоджають плесканню.

Крім типу рукава, його довжини та гранично допустимого тиску, на остаточний вибір виробу впливають інші параметри. Наш каталог рукавів РВТ містить моделі з різними з'єднаннями, а також типами фітингів та ущільнювачів. Щоб швидко зорієнтуватися в асортименті та не зробити помилкових покупок, заповніть форму зворотного зв'язку на нашому сайті. Ми оперативно підкажемо, яке маркування РВТ використовується у кожного виробника, а також допоможемо підібрати рукав відповідного розміру та конфігурації. Використання відповідних та оригінальних моделей – це гарантія герметичності магістралі та її надійної роботи.

Ступичний підшипник– це запчастина, від якої залежить справна робота колісної та гусеничної техніки. Його завдання – забезпечувати високошвидкісне обертання колеса та гусеничної напрямної, витримуючи при цьому великі навантаження ваги транспортного засобу чи причепа.

Щоб дізнатися, як визначити несправність підшипника, необхідно розуміти особливості його будови. Запчастина маточини є підшипником кочення, що складається з трьох основних деталей:

• Зовнішнє кільце
• Сепаратор із тілами кочення
• Внутрішнє кільце

Залежно від конструктивної вантажопідйомності тілами кочення можуть виступати кульки, усічені конуси або циліндричні ролики. Шарикопідшипники мають найбільшу граничну швидкість, а конусні вузли – максимальну вантажопідйомність. Додатково сепаратор може бути захищений прокладками ущільнювачів.

У процесі роботи як передній, так і задній ступичний вузол відчуває не тільки радіальні, а й осьові навантаження (особливо при поворотах та русі по пересіченій місцевості). Тому всі маточини мають радіально-упорну конструкцію, що захищає підшипник від зміщення осі.

Від надійності маточини залежить безперебійна робота всього транспортного засобу та будь-якої техніки. Якщо вузол починає стукати чи відчувати підвищені вібрації, це може викликати розбовтування суміжних конструкцій та підвищену витрату пального. Якщо поломка набуває критичного характеру, маточина може навіть заклинити. Підсумком стануть стерті протектори та пошкодження дисків, а за гіршого сценарію техніка може навіть втратити колесо, з усіма послідуючими наслідками.

Щоб уникнути неприємних наслідків, рухливі вузли необхідно вчасно змащувати, обслуговувати та виконувати планову заміну. Розберемось, як визначати несправності та як змінювати ступичний підшипник, якщо в його роботі є порушення.

Діагностика поломок ступичних підшипників

Щоб розібратися, як перевірити підшипник, потрібно бути уважним до транспортного засобу. Всі неполадки маточини відразу ж виявляються найпомітнішим чином - навіть людина, яка не має досвіду в ремонті техніки, відразу зрозуміє, що виникла несправність. Усього є чотири ознаки поломки, розберемо їх по порядку.

Стук на нерівностях. Однією з ознак неполадок може бути поява металевого стуку при проїзді нерівностей. Це свідчить про зазори в конструкції, причому досить великі. Щоб визначити точне джерело звуку, необхідно по черзі наїжджати на нерівності кожним колесом.

Вібрація під час руху рівною дорогою. Будь-яка вібрація – це привід перевірити ходову. Звичайно, найчастіше причиною є поява грижі на покришці або вм'ятини на дисках. Але якщо такі пошкодження не було виявлено, не варто розслаблятися – можливо, справа саме у маточині. Люфт може виникнути через вироблення доріжок кочення, що викликає зазори у вузлі. Ігнорування такого симптому може призвести до втрати колеса в процесі руху, що є небезпечним не тільки для техніки, але й для тих, хто виявиться поруч.

Щоб зрозуміти, на якій осі, передній або задній шукати несправність, зверніть увагу на поведінку органів управління. Якщо вібрація супроводжується деренчанням або люфтом керма, значить необхідно перевіряти саме поворотні колеса.

Гул у русі. Шуми, спричинені ушкодженням маточини, з'являються і зникають за певної швидкості. Є досить простий спосіб, як визначити, який ступичний підшипник гуде:

1. Наберіть швидкість, коли з'являється гул
2. Виконуйте плавні повороти «змійкою», ліворуч і праворуч по черзі
3. Зверніть увагу, при якому повороті гул стає гучнішим

Якщо ходова сильніше шумить при повороті праворуч, значить проблема в лівому підшипнику (і навпаки, якщо гул викликає лівий поворот, перевіряйте праві вузли). Посилення шуму пов'язане з тим, що при повороті навантаження на підшипник посилюється через дію відцентрової сили.

Визначившись із стороною, потрібно знайти конкретне колесо. Для цього кожне з них по черзі вивішується за допомогою домкрата, після чого вручну потрібно спробувати обертати та похитувати колесо. Про неполадку скаже металеве шелест, люфт або інші сторонні звуки.

Нагрівання колеса. Якщо у маточині збільшується тертя, це призводить до нагрівання диска. Після тривалого руху перевірте кожне колесо на нагрівання – справний вузол має бути температури навколишнього середовища. Наявність нагріву вказує на несправність в маточині або гальмівній системі. Подальша діагностика має вказати на точну причину.

Якщо йдеться про маточини сівалок та іншу сільськогосподарську техніку, найпростіше тестувати їх у підвішеному стані, по черзі звільняючи від навантаження. Розкрутіть кожне колесо і послухайте, як гуде маточина. Також можна розгойдувати вузол, щоб переконатися у відсутності люфту.

Як вибрати новий підшипник

Якщо факт несправності встановлено, потрібно подумати у тому, як змінити ступичний підшипник. Головний крок – вибір ідентичної моделі, що підійде техніці. Найпростіше знайти відповідну специфікацію у технічному паспорті механізму. Якщо це неможливо, пошукайте маркування на старій запчастині та знайдіть аналогічне.

Якщо у вас виникнуть труднощі при підборі відповідного компонента, зверніться до нас за допомогою: консультанти «Aleksta» охоче допоможуть вибрати модель, яка підходить за розмірами та експлуатаційними характеристиками.

Змащення та заміна маточини

Вибравши відповідну модель з каталогу та отримавши її, необхідно подумати про те, як замінити ступичний підшипник. Найкраще довірити цю операцію механікам, у яких є всі необхідні пристрої, необхідні для роботи. Якщо ж такої можливості немає, заміну можна виконати самостійно, дотримуючись наступних кроків:

1. Закріпити техніку на домкраті
2. Демонтувати колесо та запчастини гальмівної системи (колодки та диск чи барабан)
3. Спресувати маточину з осі або поворотного кулака
4. Використовуючи спеціальний знімач, випресувати підшипники з вузла (якщо є стопорні кільця, їх необхідно зняти)
5. Очистити корпус від старого мастила
6. Запресувати нові підшипники, не пошкодивши ущільнювачі
7. Зібрати колесо у зворотній послідовності

Якщо ви вирішили купити ступичний вузол у зборі, кроки 4-6 можна пропустити. В іншому випадку вам знадобляться спеціальні зйомники та прес для підшипників.

Мастило проводиться за тією ж інструкцією. Розібравши вузол, промийте підшипники від старого мастила в розчиннику та просушіть. Після цього заповніть їх новим мастилом на 50% від вільного простору всередині підшипників, поверніть на місце ущільнювачі та виконайте складання.

Надійні деталі – запорука довговічності техніки

Сподіваємося, ця стаття допомогла вам розібратися, як визначити несправність, як вибрати, замінити та як змастити ступичний підшипник. Пам'ятайте головне: не заощаджуйте на важливих запчастинах. На сайті Aleksta ви зможете купити надійні та перевірені оригінали маточин, а також підшипникових вузлів, що мають гарантію якості від світових брендів. Співпрацюйте з нами, і ми подбаємо про безперебійну роботу вашої техніки!

У сучасному моторобудуванні найчастіше використовуються ременні передавальні вузли, тобто передачі, що спрямовують момент сили від шківа двигуна на провідну вісь. Передача крутного моменту, а, отже, і приведення мотора в рух, здійснюється завдяки силам тертя і зачеплення.

Ремінний привід, як і кожна запчастина механізму, має свій ресурс. Коли цей ресурс вичерпується, елемент ремінної передачі потребує заміни. Якщо планова заміна не буде виконана своєчасно то можна опинитися в неприємній ситуації. Обладнання вийде з ладу в найнесподіваніший і незручний момент, що спричинить незапланований простій техніки. Також це загрожує серйозними поломками механізмів, які вимагатимуть тривалого та дорогого ремонту. У зв'язку з цим постає питання: як перевірити приводні ремені, щоб замінити їх вчасно. Виконати цю процедуру можна і самостійно, тому що в більшості техніки приводи знаходяться у вільному доступі.

Перевірка стану приводу

Для початку потрібно оглянути ремінь по обидва боки на предмет видимих плям і тріщин, які пояснюють прослизання ременя. Наступним кроком перевірки є огляд деталі на наявність мастила, рідини підсилювача або рідини, що охолоджує, на поверхні ременя. Усі ці хімічні речовини швидко руйнують гуму. Оскільки ремінь може бути досить довгим, для зручності ставиться натягувач, який гарантує правильний натяг ременя. При вимкненому положенні двигуна потрібно відсунути натягувач та оглянути натяжні ролики на наявність зазору. Перевірку рекомендується виконувати при кожній заміні мастила, а планувати заміну через кожні 5 років (для автотранспорту). Більш детальна інформація про те, як часто міняти ремінь у сільгосптехніці чи промисловому устаткуванні, наведено в інструкції обладнання.

Як виконати заміну ременя

Тут міститься опис того, як змінити приводні ремені. Для прикладу розглядатимемо, як зняти і як одягнути транспортний привід. Обов'язково потрібно дотримуватись послідовності кроків, які рекомендовані виробником. Спочатку розглянемо, як правильно зняти приводний ремінь авто, не пошкодивши механізм. Для цього буде потрібно оглядова яма або естакада. Потім, перш ніж розпочати роботу, потрібно підготувати набір інструментів. Перед початком роботи потрібно обов'язково вимкнути двигун та зняти клему акумулятора. Наступним пунктом слід демонтувати захисний щиток моторного відсіку, отримавши доступ до замінної частини і послабивши натяг за допомогою болта натяжного ролика. Запам'ятати або накреслити схему розташування деталі та акуратно видалити ножем зношений приводний вузол.

Нижче наведено перелік необхідних інструментів:

• Захисні рукавички
• Олівець та папір для замальовки схеми встановлення
• Гайкові ключі
• Ніж
• Лопатка монтажна для зняття ременя
• Стрижень для фіксації
• Новий ремінь та натяжний ролик

Залежно від конструкції двигуна, процедура заміни може трохи змінюватись, але відбувається за аналогічною технологією.

Після того, як старий привід буде знято, потрібно виконати наступні кроки:

1. Починати ставити новий привід із верхнього шківа, і вже потім накинути на генератор
2. Виконати регулювання натягу
3. Встановити клему акумулятора на місце
4. Запустити двигун, щоб переконатися у відсутності свисту, шумів, стукотів
5. Встановити деталі на ті самі місця

Для того щоб натягнути приводний ремінь, потрібно переконатися, що на поверхні немає тріщин і надривів. Натяг проводиться до того моменту, поки не припиниться прослизання по шківах. До того ж важливо не допустити надмірного натягу, який перевантажує підшипники.

Необхідність у самостійній заміні ременя виникає, якщо поломка трапилася у дорозі чи далеко від майстерні. Все ж таки для того, щоб замінити привідний ремінь авто та сільгосптехніки, рекомендується звертатися до спеціалізованих сервісів або вдаватися до послуг майстра.

Які ремені використовувати

Оскільки від ременя залежить працездатність всього транспортного засобу та механізму, до його вибору потрібно підходити відповідально. Рекомендується придбати оригінальні моделі, що мають гарантію якості від виробника. Саме такі ви можете знайти в каталозі компанії «Алекста». Ми поставляємо нашим клієнтам ремені тільки преміальної якості від світових виробників.

Якщо у вас виникнуть проблеми з вибором необхідної моделі, заповніть форму зворотного зв'язку, і ми допоможемо підібрати вам приводний ремінь, який працюватиме тихо та безвідмовно.

Підшипник – важлива деталь будь-якого рухомого механізму. Правильний вибір та своєчасне обслуговування цього вузла буде запорукою не лише довгострокової роботи механізму, а й суттєвою економією виробничих потужностей. У цій статті ми розглянемо, яке місце у конструюванні верстатів мають підшипники, а також перерахуємо основні види вузлів та особливості їх застосування.

Підшипник - це основа конструкції, а не завершальна ланка.

Тип та конструктивні особливості повинні задаватися жорсткими рамками ще на стадії проектування промислових машин. Справа в тому, що фактори, що впливають на кінцевий вибір вузла, у порядку важливості розташовуються таким чином:

1. Характер навантажень та їх напрямок

2. Граничні робочі навантаження та температура

3. Граничні допуски в точності виготовлення

4. ККД деталі

5. Довговічність

6. Розмір та вага деталі

І цей порядок встановлено не з проста. Трапляється, що вибір підшипника залишають на потім, просто відвівши для нього місце в кресленнях механізму. Ось тільки нерідко виявляється, що цього місця при таких навантаженнях недостатньо, або ж деталь відповідного розміру часто ламатиметься через слабкі характеристики міцності.

Габаритні розміри є лише наслідком дотримання всіх вимог до технічних характеристик деталі. Тому грамотні інженери при проектуванні відносяться до підшипника як до одного з найважливіших компонентів механізму, ретельно розраховуючи навантаження, які випробовуватиме з'єднання.

Обираємо тип підшипника

Класифікація підшипників залежить від того, яка технічна характеристика береться за основу. Щоб розібратися, як вибрати підшипник для верстата, потрібно торкнутися всіх нюансів роботи, які впливають на те, який тип у результаті вибрати.

• Насамперед потрібно визначитися з тим, які оборотирозвиватиме деталь. Для тихохідних з'єднань та поворотних опор використовуються підшипники ковзання, для більш швидкісних – вузли з тілами кочення.

• Розмір навантаження. Для високошвидкісних вузлів з невеликим радіальним навантаженням найчастіше застосовуються кулькові підшипники. Якщо ж на вузол чиниться більший тиск, застосовуються роликові та їх модифікації (голчасті або конусні).

• Кут навантаження. Радіальні підшипники застосовуються, якщо навантаження буде тільки поперек осі. Для осьових сил використовуються упорні механізми, а при комбінованому тиску – радіально-упорні моделі.

• Співвісність та можливий перекіс валу. Якщо в процесі експлуатації допускається певна неспіввісність або один з валів може нахилятися/повертатися, можна використовувати дворядний сферичний підшипник.

• Точність роботи верстата. Останнє, з чим варто визначитися – це точність робіт, які виконуватиме механізм. Для точних верстатів з ЧПУ та інших механізмів для тонкої роботи, а також у високошвидкісних вузлах, використовуються прецизійні підшипники з класом точності за ГОСТом 6, 5, 4 і 2. У більш простих з'єднаннях встановлюються вузли зі звичайним або нульовим класом.

Як ви, напевно, вже помітили, у цьому списку ні слова не сказано про розміри. Справа в тому, що підсумковий діаметр та розмір окремих тіл підшипника повинні обчислюватися шляхом інженерних розрахунків. Визначається мінімальний та максимальний поріг оборотів і навантажень, які відчуватиме деталь, після чого стає можливим визначення розміру. І тут не треба діяти «на око». Занадто великий вузол призведе до підвищеної витрати енергії, а за малих навантажень зовсім почне прослизати, знижуючи ефективність роботи. А менший розмір і зовсім не витримає навантажень, швидше вийде з ладу.

Отже, у цій статті ми постаралися торкнутися всіх нюансів того, як вибрати підшипник для верстата. Для початку потрібно визначити, в яких умовах буде працювати вузол та підібрати потрібний тип, а потім за допомогою менеджерів нашої компанії остаточно визначитись із конфігурацією та розміром деталі.

Обирайте підшипники для верстата правильно, і вони забезпечать вашому виробництву не лише надійну роботу, а й значну економію енергії!

Кульковий чи роликовий підшипник – це вузол, що має обмежений термін служби, і рано чи пізно виникає необхідність його заміни. Щоб уникнути простою, що виник через закінчення терміну експлуатації або поломки деталі, передбачливі підприємці створюють запас витратних матеріалів і запчастин, щоб швидко замінити їх у разі потреби.

Звичайно, щоб запчастини могли зберігатися тривалий час і зберігати працездатність, потрібно дотримуватись певних умов. У цій статті коротко розглянуто, як організувати зберігання підшипників на складі.

В яких умовах зберігати підшипники?

Забезпечення збереження підшипників починається з їх надходження складу. Отримавши партію деталей, необхідно переконатися, що цілісність упаковки збережена, і всередині немає вологи чи конденсату. Потім підшипники витримуються в приміщенні, що добре провітрюється, не менше доби, щоб їх температура відповідала навколишньому середовищу (особливо це важливо в холодну пору року). Хоча при виготовленні комплектуючих їх покривають гідрофобними засобами, конденсат все одно може виявитися згубним.

Отже, підшипники отримані та нагріті до температури складу, тепер можна поміщати їх на місця зберігання. Ось основні умови, здатні продовжити термін зберігання підшипників на складі:

• температура повітря повинна бути в діапазоні від +15 до +25 градусів (холодніше - накопичуватиметься волога, спекотніше - може зіпсуватися мастило)

• максимальна вологість – 60%

• у приміщенні не повинно бути добових коливань температури, щоб уникнути появи конденсату (максимальний перепад – 3-5 градусів)

• приміщення має добре провітрюватись

• підшипники розміщуються на стелажах у горизонтальному положенні у заводських упаковках, при цьому відстань до стін не повинна бути меншою за 10 см

• дотримуватися правил товарного сусідства (поряд не повинно бути аерозолі, порошкових та дрібнодисперсних матеріалів)

• склад потрібно регулярно прибирати, щоб у повітрі та на стелажах не накопичувався пил

Зняття підшипника із зберігання

У яких би ідеальних умовах не містилася деталь, під час взяття підшипника зі складу необхідно провести огляд і переконатися, що всі частини вузла перебувають у належному стані. Перевірте кількість і стан мастила - якщо його замало або воно почало підсихати, краще відразу замінити мастильний матеріал. У нашому блозі є стаття, яка розповідає, як можна змастити навіть закритий підшипник.

Особливо важливо перевіряти відкриті підшипники – в деяких моделях заводського мастила може і не бути, оскільки вони покриваються антикорозійним шаром. У такому випадку деталь промивається розчинником і змащується безпосередньо перед установкою.

Користуючись порадами з цієї статті, ви легко можете організувати правильне зберігання підшипників і створити запас деталей, який дозволить вашому виробництву працювати без зупинок.

Достатня кількість мастильного матеріалу – запорука довговічної служби підшипника. У процесі роботи мастило може вироблятися або забитися пилом, через що ефективність деталі знижується і з'являється шум під час роботи. Щоб цього уникнути, потрібно регулярно обслуговувати вузол, при необхідності додаючи мастило. З деталями відкритого типу все просто - тіла кочення знаходяться у відкритому доступі, і зробити це не важко. Але як змастити підшипник закритого типу?

Для початку потрібно визначити, з якого матеріалу виготовлені захисні шайби чи прокладки. Найчастіше використовуються гумові або пластмасові ущільнювачі, але нерідко зустрічається і нерозбірний підшипник з металевим пильником. Для початку розберемося, як змастити закритий підшипник із гнучким ущільнювачем.

1. Виберіть мастильний матеріал. Оскільки підшипник перебуває у постійному русі, у ньому використовуються густі види мастил. Моторне масло і тим більше WD-40 швидко змиється, разом із залишками попереднього мастила, тому рекомендується використовувати матеріали типу солідолу, шрусу і т.д.

2. Демонтуйте ущільнювачі. Гнучкі ущільнювачі легко видаляються за допомогою тонких предметів. Підійде шило, довга голка чи маленька шліцева викрутка. Потрібно акуратно підчепити ущільнювач, намагаючись не пошкодити його і не зачепити сепаратор. У результаті, колечко повинне легко зіскочити. Рекомендуємо знімати кільця ущільнювачів одразу з двох сторін

3. Видаліть старе мастило. Це необхідно, щоб старий та новий мастильний матеріал не вступили в реакцію. Крім того, застаріле мастило могло втратити свої властивості або забитися брудом. Для розрідження матеріалу підійде ємність із гасом, бензином, уайт-спіритом або іншим розчинником та щітка із щетиною середньої жорсткості.

4. Промийте деталь у розчиннику та висушіть її. Щоб видалити всі залишки старого мастила, спробуйте обертати підшипник у розчиннику. Після промивання вузол можна залишити до повного висихання або продути з компресора повітрям, щоб прискорити процес

5. Нанесіть нове мастило. Забивати потрібно щільно, щоб матеріал потрапив у всі деталі сепаратора та тіл кочення. Згідно з ГОСТом, мастило має займати близько 50% вільного місця всередині підшипника.

6. Поверніть ущільнювач на місце. Зазвичай, щоб посадити шайбу, досить просто натиснути на неї пальцем. При цьому він повинен розташовуватись у просторі між кільцями, не вилазячи за нього. Якщо виступить надлишок мастила, видаліть його ганчіркою, змоченою в розчиннику

Отже, ми розібралися, як обслуговувати механізм із гнучким ущільнювачем. Але як змастити закритий підшипник з металевим пильником? Звісно, ​​теоретично можна демонтувати і таку шайбу. Але здебільшого вона просто зігнеться і не забезпечить захист деталі після зворотної установки. В цьому випадку потрібно нанести всередину мастило без розбирання.

1. Закрийте внутрішній отвір поліетиленом або гумовою втулкою.

2. Знайдіть гнучку ємність для мастила, діаметр якої приблизно дорівнює діаметру зовнішнього кільця (тюбик, пластикова пляшка і т.д.), після чого помістіть мастило біля зовнішнього краю ємності.

3. Щільно прикладіть ємність з мастилом до підшипника і починайте повільно обертати його, одночасно втискаючи мастило в підшипник.

4. Після закінчення робіт протріть деталь серветкою.

Звичайно, цей спосіб менш ефективний, тому що складно доставити велику кількість мастила всередину механізму, не розбираючи його. Проте, навіть такий метод обслуговування здатний суттєво продовжити термін служби вузла.

У цій статті ми намагалися максимально доступно розповісти, як змащувати закриті підшипники. Відео з керівництвом, мабуть, забрало би більше вашого часу, ніж прочитання нашої статті. Також у блозі є текст із корисними порадами, які допоможуть продовжити термін служби ваших підшипників.

Своєчасно обслуговуйте свої механізми і нехай ваше підприємство ніколи не дізнається, що таке простій виробництва!

Основні технічні характеристики, на які потрібно звертати увагу при виборі підшипника - це тип (качення або ковзання), позначення (роликовий, кульковий, конусний), принцип розташування компонентів (радіальний, радіально-упорний або завзятий), а також розмір та граничні навантаження. Однак є ще один параметр, від якого залежить, у яких механізмах можна використовувати деталь – точність виготовлення.

Класи точності підшипників кочення – це специфікації, що описують граничний допуск похибки під час виготовлення деталі. Сюди відносяться розміри рухомих частин та доріжок кочення, відповідність діаметра та відсоток похибки збігу осей. Залежно від маркування (ГОСТ, ABEC або ISO) назви класів можуть відрізнятися, але вимоги та допуски загалом збігаються.

Класифікація підшипників за точністю виготовлення

Як визначити клас точності підшипників кочення? Таблиця відповідностей, наведена нижче у вигляді списку, містить маркування класів та їх назву. Після ознайомлення з ним можна буде детальніше обговорити, для якої техніки підходить той чи інший клас.

• Звичайна - P0 (ISO), ABEC1 (ABEC), 0 (ГОСТ)

• Підвищена – P6 (ISO), ABEC3 (ABEC), 6 (ГОСТ)

• Висока - P5 (ISO), ABEC5 (ABEC), 5 (ГОСТ)

• Прецизійна - P4 (ISO), ABEC7 (ABEC), 4 (ГОСТ)

• Надпрецизійна - P2 (ISO), ABEC9 (ABEC), 2 (ГОСТ)

Підшипники «звичайного» класу зустрічаються у більшості рухомих з'єднань, у тому числі у вело- та автотранспорті. Неспіввісність та допустима похибка у виготовленні цих деталей настільки незначні, що не призводять ні до люфтів, ні до вібрацій у процесі роботи.

Сфери застосування підшипників за класами

Але навіщо, потрібні прецизійні і підвищені класи точності і посадки підшипників кочення? Вони використовуються в механізмах, які постійно працюють на високій швидкості, а також у верстатах та інших виробничих механізмах, що потребують великої точності роботи. Якщо поставити в точний верстат з програмним управлінням підшипник класу 0, то виробництво видасть похибку на деталях, що виробляються, що критично для високоточних вузлів.

Ще одна сфера застосування підшипників підвищеної та високої точності – це вузли невеликого розміру у пристроях пам'яті – наприклад, рухомі жорсткі диски (HDD), приводи DVD-плеєрів та інших пристроїв. У цьому випадку пристрій працює на високих оборотах, а для коректного читання та запису даних точність роботи повинна бути максимально можливою.

Які підшипники використовувати? Якщо узагальнити, то для транспорту та легкої промисловості застосовуються деталі нульового класу, а для точних виробничих машин та дрібних високошвидкісних вузлів використовують класи 6, 5, 4 та 2. Більш точно можна дізнатися, ознайомившись із технічною документацією техніки, або проконсультувавшись у менеджерів.

Отже, ми розібралися, які класи точності встановлені для підшипників кочення, і чому не можна встановлювати деталі звичайного класу прецизійні вузли. Чи можна ставити модифікації підвищеної точності замість «нульових»? Якщо коротко, у цьому немає потреби – підвищена ціна виробів не виправдає незначного збільшення терміну служби вузла.

Використовуйте у своїх механізмах тільки призначені для них деталі, і ви зможете не лише заощадити гроші, а й продовжити термін безперебійної служби механізму.

Будь-який підшипник, незалежно від конструкції та сфери застосування – це важлива деталь механізму, від якого може залежати безпека всієї конструкції. І, на жаль, часом трапляється так, що на вигляд новий і добротний механізм раптово починає стукати, заїдати або навіть заклинювати. У чому причина таких проблем? Звичайно, іноді в усьому винні бракована або неякісна деталь, але в більшості випадків саме умови експлуатації стають причиною короткого життя підшипників. У цій статті ми обговоримо, як продовжити термін служби підшипника.

Насамперед потрібно звернути увагу на те, в яких умовах доводиться працювати вузлу і чи приділяється увага його обслуговуванню. Нижче наведено основні кроки, які допоможуть підшипникам служити довше.

1. Слідкуйте за тим, щоб підшипник був добре змащений. Деякі види підшипників ковзання можуть працювати без мастила. Якщо ж у конструкції передбачені тіла кочення, то без нього не обійтись. Згідно з ГОСТом, для нормального функціонування вузла мастильний матеріал повинен заповнювати від 30 до 50% вільного простору всередині деталі. Першу перевірку рекомендується провести безпосередньо перед встановленням, а потім у процесі експлуатації час від часу контролювати цей параметр, додаючи мастило у разі потреби.

2. Захистіть деталь від пилу, сміття та абразивів. Дрібні тверді частинки – головний ворог будь-якої рухомої деталі. Потрапляючи під кульки та ролики, абразиви засмічують собою мастило, через що підвищується тертя, а на доріжках кочення з'являються подряпини, що впливають на міцність. Якщо всередині будуть тверді частинки, це призведе до заклинювання підшипника або навіть появи тріщин. Намагайтеся використовувати моделі, захищені прокладками, або закривайте з'єднання пильником. Відкриті вузли можна застосовувати тільки в механізмах, захищених герметичним корпусом.

3. Не допускайте впливу води. Більшість підшипників виготовляються зі сталі, яка піддається корозії. Вода може змити мастило та сприяти появі іржі, яка швидко зруйнує деталь. Особливо це важливо при негативних температурах, оскільки вода, замерзнувши всередині, завдає серйозних пошкоджень сепаратору і навіть кільцям.

4. Купуйте лише надійні підшипники. «Кустарні» деталі коштують дешевше, але можуть зненацька вийти з ладу, пошкодивши й інші вузли механізму. Найкраще використовувати оригінальні запчастини від відомих брендів – наприклад, від BBC-R, дилером якої є компанія Aleksta. Не заощаджуйте на підшипнику, і вам не доведеться витрачати зайві кошти через несподівану поломку.

Дотримуючись цих порад, ви зможете збільшити термін служби підшипника та убезпечити своє виробництво від простоїв та непередбачених витрат на ремонт.
